防爆擴音通話站聲場設計與語音清晰度優化指南
深入探討在高噪音工業環境中防爆擴音呼叫站的聲場設計原則及語音清晰度（STI）優化技術。涵蓋數位信號處理器（DSP）降噪演算法、聲壓級計算、揚聲器佈局，以及針對石化與煤礦等典型場景的工程解決方案。
貝克電信
在石油化工廠、地下煤礦、海上鑽井平台、綜合管廊等高危工業環境中，通訊系統不僅是日常生產調度的神經中樞，更是保障應急狀態下人員安全的「生命線」。這些環境通常伴隨著易燃易爆氣體、粉塵以及超過100dB(A)的極端機械噪音。在如此苛刻的條件下，防爆擴音呼叫站的性能直接決定了指令能否準確傳達、警報能否及時傳輸。
然而，僅具備防爆認證（例如 Ex d ib IIB T6 Gb）並不足以構成一個優秀的工業通訊系統。系統的核心挑戰在於：如何在強背景噪音與複雜建築聲學環境中，確保聲音不僅「聽得見」，更要「聽得清」。這就需要在工程前期進行科學的音場設計，並採用先進的信號處理技術來提升語音清晰度。本指南從基礎聲學理論出發，結合現代數位信號處理（DSP）技術與工程實踐，全面解析防爆擴音呼叫站的音場構建與清晰度優化策略。
一、高噪音工業環境下語音通訊的聲學挑戰
在為防爆擴音呼叫站設計音場之前，必須深入理解工業現場的聲學環境特性。工業噪音不僅聲壓級高，其頻譜分佈與空間反射特性也會嚴重損害語音信號。1. 噪音頻譜與掩蔽效應
工業環境中的噪音源主要包括壓縮機、泵浦、大型風扇以及物料輸送設備。這些設備產生的噪音通常具有寬頻特性，能量特別集中在低中頻範圍（100Hz - 1000Hz）。人類語音的基頻大約在100Hz到300Hz之間，而對語音清晰度至關重要的子音訊息則主要分佈在1kHz到4kHz的高頻範圍。根據聲學中的「掩蔽效應」，低頻噪音容易掩蓋高頻的語音信號。當環境噪音達到90dB(A)至120dB(A)時，單純提高廣播系統的音量不僅無法提升清晰度，還可能導致喇叭失真，進一步降低語音清晰度。因此，如何在強掩蔽效應下凸顯語音的「共振峰」，是音場設計的首要挑戰。
2. 殘響時間（RT60）與迴聲干擾
在封閉或半封閉的工業空間（如地下綜合管廊、煤礦巷道、密閉式生產車間）中，牆壁、地板與金屬管線多為混凝土或鋼鐵材質。這些材料的吸音係數極低，導致聲波在空間內多次反射，形成非常長的殘響時間（RT60）。適度的殘響能使聲音聽起來更豐滿，但在語音通訊中，過長的殘響時間會導致前一個音節的反射聲與後一個音節的直接聲重疊，產生「拖尾」效應，嚴重掩蓋子音細節。研究指出，當殘響時間超過1.5秒時，語音清晰度會呈指數級下降。在擴聲系統設計中，必須將殘響視為一種特殊的「噪音」來加以控制。
二、防爆擴音呼叫站音場設計原則
科學的音場設計是保障語音清晰度的物理基礎。設計過程必須綜合考慮聲壓級覆蓋、喇叭指向性、空間幾何結構以及背景噪音的動態變化。1. 聲壓級（SPL）計算與覆蓋冗餘
擴聲系統的首要任務是提供足夠的信噪比（SNR）。根據國家標準與行業規範，在環境噪音超過60dB(A)的場所，喇叭在其覆蓋範圍內最遠點的播放聲壓級，應至少高於背景噪音15dB。例如，若壓縮機房的背景噪音為95dB(A)，則該區域的擴聲SPL必須達到110dB(A)以上。在計算喇叭功率與佈局時，必須遵循聲波傳播的平方反比定律：在自由聲場中，距離每增加一倍，聲壓級衰減6dB。其公式為：
Lp(r) = Lw - 20log(r) - 11 （其中 Lp 為距離 r 處的預測聲壓級，Lw 為聲源的聲功率級，r 為距離）。 在實際工業環境中，由於設備遮擋與空氣吸收，衰減往往大於理論值。因此，防爆喇叭通常需要具備高聲壓級輸出能力（例如 106dB @ 1W/1m），並配備30W至50W的防爆功放模塊，以確保在30-50米半徑內的有效覆蓋。
2. 喇叭佈局與指向性控制
在高殘響、高噪音環境中，喇叭的佈局策略至關重要。傳統的「集中式大功率」佈局，容易造成近場聲壓級過高（有損傷聽力風險），而遠場則因殘響干擾導致清晰度不足。現代防爆擴音系統傾向於採用「分散式、多點位、中功率」的佈局方式。- 分散式佈局：縮短了聽者的臨界距離，確保其接收到的主要是直達聲而非反射聲，從而有效對抗殘響干擾。
- 指向性控制：採用高指向性的防爆號角喇叭。號角喇叭能將聲能集中，精確投射到人員活動區域，減少指向天花板和牆壁的無用聲能，從源頭降低殘響能量的激發。
3. 分區廣播與動態功率調整
大型石化廠區或礦區幅員遼闊，不同區域的噪音水平可能差異極大。防爆擴音呼叫站應支援基於SIP協定的智慧分區廣播功能。當特定區域發生緊急狀況時，系統能精準地僅在該區域及相鄰區域啟動廣播，避免全廠廣播可能引起的無謂恐慌。此外，先進系統還具備自動增益控制（AGC）功能。通過呼叫站內置的麥克風即時拾取環境噪音水平，由DSP晶片自動調整擴音輸出功率。在設備滿載運轉的高噪音時段，系統自動提升增益（例如+3dBm）；在夜間或檢修停機的低噪音時段，則自動降低輸出（例如-20dBm）。這既保證了清晰度，又最大限度地減少了跨區聲串擾和能源浪費。
三、提升語音清晰度（STI）的核心技術
音場設計解決了「聽得見」的問題。而要解決「聽得清」的問題，則必須依賴客觀的評價指標和先進的音頻信號處理技術。1. 語音傳遞指數（STI）與STIPA測量
語音傳遞指數（STI）是國際電工委員會（IEC 60268-16）定義的、用於客觀評估語音清晰度的標準參數。STI值範圍從0到1，數值越接近1，代表語音清晰度越高。在工業應急廣播系統中，通常要求STI值不低於0.5（對應「良好」等級）。在實際工程驗收中，常採用STIPA（公共廣播系統用STI）進行快速測量。STIPA使用特定的調制噪音信號模擬人類語音的包絡特性，再由專業聲學分析儀在各個測量點接收信號，計算出調制轉移函數（MTF）。這個指標綜合考慮了背景噪音、殘響時間、系統頻率響應以及非線性失真對語音的影響，是評價防爆擴音系統性能的「黃金標準」。
2. DSP數位信號處理與降噪演算法
在120dB這樣的極端噪音條件下，傳統的類比濾波技術已無能為力。現代防爆擴音呼叫站普遍搭載高性能DSP（數位信號處理器，如TMS320系列），對音頻信號的輸入（拾音）端和輸出（擴音）端進行深度處理。- 小波變換降噪：將語音信號分解為不同尺度的低頻和高頻成分。由於工業噪音多為平穩或緩變的低頻信號，而語音中含有大量瞬態的高頻子音，小波變換能準確分離噪音成分，同時保留語音的瞬態特性。
- FXLMS演算法（濾波-X最小均方演算法）：這是一種自適應濾波技術，能夠即時追蹤並消除週期性機械噪音（如泵浦轉動聲）和窄頻噪音。通過不斷更新濾波器權重，系統可在毫秒級內適應環境噪音的變化。
- 聲學迴聲消除（AEC）：在全雙工對講模式下，AEC防止喇叭播放的聲音再次進入麥克風造成嘯叫。DSP通過自適應濾波器估計迴聲路徑，並從麥克風信號中減去迴聲估計值，確保雙向通話的純淨度。
3. 頻段均衡與共振峰保護
為進一步提升STI值，系統在輸出端會進行參量均衡（PEQ）處理。由於1kHz-4kHz範圍是語音清晰度的核心頻段（包含大部分子音信息），DSP在此頻段進行適度增益（提升3-6dB），形成「共振峰保護」。同時，對300Hz以下的頻率施加高通濾波（低切），濾除對清晰度無益且容易激發空間低頻駐波的能量。這種「削峰填谷」的處理，使語音信號在噪音環境中更具穿透力。
四、防爆擴音呼叫站的硬體與結構設計

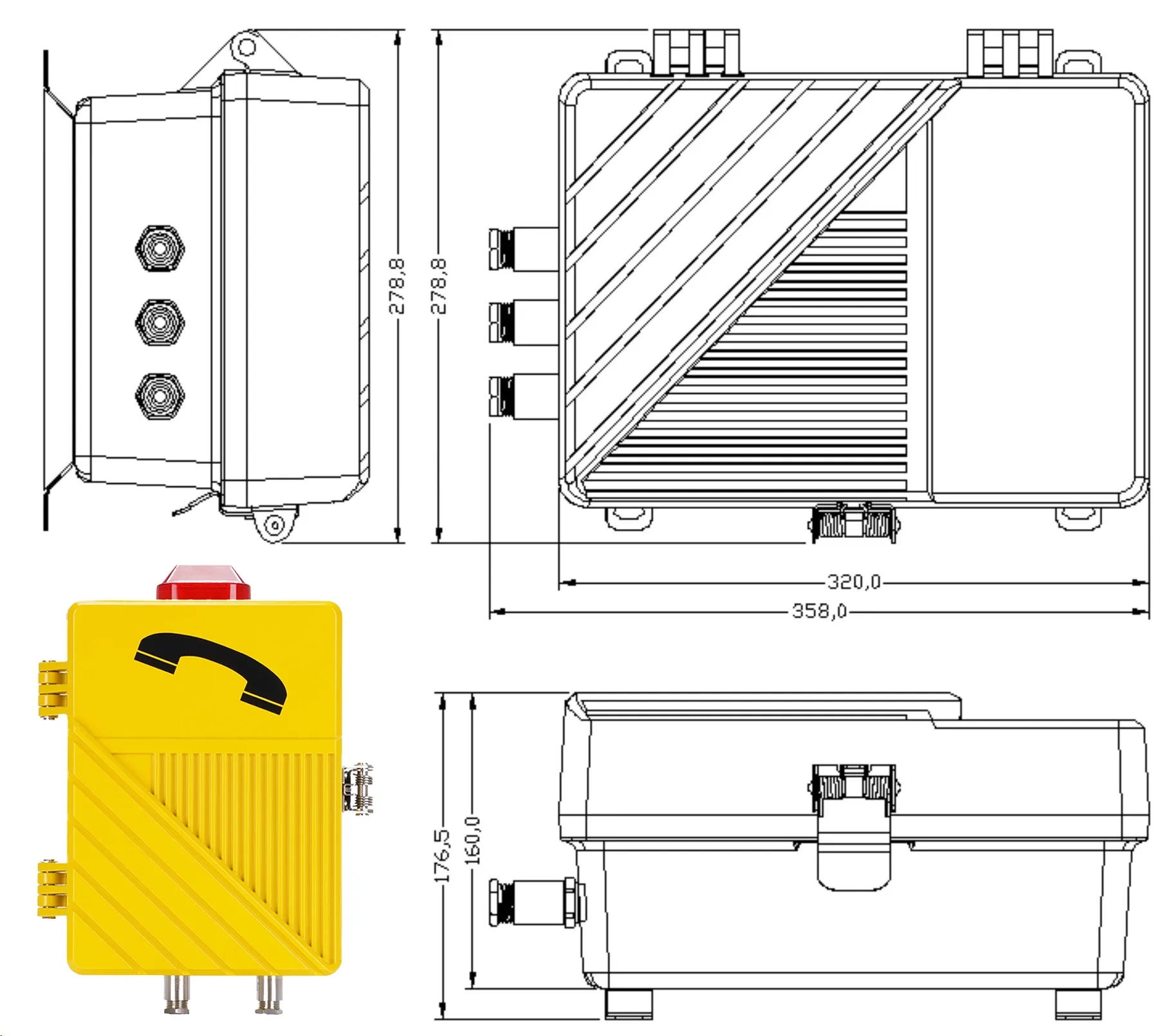

防爆設備的具體物理結構會直接影響其聲學性能。在設計和製造時，必須在「本安/隔爆防護」與「聲學保真度」之間取得完美平衡。1. 隔爆與本安設計對聲學特性的影響
防爆擴音呼叫站通常採用隔爆型（Ex d）或本質安全型（Ex i）設計。隔爆外殼多採用厚重的壓鑄鋁合金或316L不鏽鋼製造，接合面縫隙嚴格控制在≤0.15mm。這種剛性極強的完全密封腔體，容易在內部產生聲學共振，導致聲音聽起來發悶或出現駐波失真。為解決此問題，高端防爆呼叫站在內部結構設計中加入了聲學阻尼材料，優化喇叭後腔體積，以消除有害共振。此外，防爆喇叭的振膜材料必須兼顧耐腐蝕性、抗衝擊性以及良好的頻率響應特性，常採用鈦合金或特種高分子聚合物複合材料。
2. 麥克風陣列與抗噪拾音技術
在拾音端，單一的全指向麥克風會將周圍的噪音全部拾取。工業級防爆呼叫站通常配備降噪指向性麥克風（如心形或超心形），利用聲壓差原理抵消來自側面和後方的遠場噪音。在極端場景下（如鑽井平台核心區），會採用雙麥克風陣列技術，通過計算兩支麥克風接收信號的相位差和時間差，形成空間波束，只拾取操作員口部方向的聲音，實現超過20dB的環境噪音抑制比。五、典型工業場景的音場設計方案
不同的工業場景，其聲學與環境特性差異巨大，防爆擴音系統的設計必須因地制宜。1. 石油化工裝置區（高噪音、結構複雜）
場景特點：塔器、管線眾多，設備密集，噪音源多且聲級高達100-120dB，存在腐蝕性氣體（如硫化氫）。設計方案：選用防護等級達IP66/IP67、防爆等級Ex d IIB/IIC T6的設備。採用號角喇叭分散佈網。喇叭建議安裝高度為3-4米，向下傾斜15-30度，避免大型金屬罐體的直接反射。系統必須與分散式控制系統（DCS）、火災報警系統（FAS）深度集成，實現毫秒級的應急廣播優先打斷與強插功能。
2. 地下煤礦巷道（長距離、高粉塵）
場景特點：空間狹長，粉塵濃度高，存在瓦斯爆炸風險，通訊距離可達數公里。設計方案：必須使用礦用認證（MA）的本安型（Ex ib I I C T6）設備。由於巷道呈管道狀，聲波沿軸向衰減慢，但易產生多重迴聲。每隔50-100米佈設一台本安型擴音呼叫站。採用光纖環網或5G專網傳輸音頻信號，保證長距離無延時、無衰減。呼叫站應具備三聲後自動接聽功能，適合皮帶輸送機沿線的無人區域。
3. 綜合管廊與公路隧道（高殘響環境）
場景特點：空間封閉狹長，混凝土壁面導致殘響時間極長（可達3-5秒），車輛通行或通風風機噪音大。設計方案：對抗高殘響是核心。必須禁止使用大功率集中式擴聲，採用「小功率、高密度」的分散式佈局，選用音柱或號角喇叭。利用DSP處理器對每個喇叭進行精確的延時校準，確保相鄰喇叭到達同一聽音位置的聲信號相位相干，避免因梳狀濾波效應導致語音模糊。同時，大幅衰減300Hz以下的低頻輸出。
六、施工部署與系統調試標準
再完美的設計，若沒有標準化的施工與調試，也無法達到預期的語音清晰度。防爆擴音系統的施工必須嚴格遵循《擴聲系統工程施工規範》（GB 50949-2013）與《爆炸危險環境電力裝置設計規範》（GB 50058-2014）。1. 線纜敷設與防爆密封
在爆炸危險區域內，音頻信號線與電源線必須穿鍍鋅鋼管或防爆撓性管敷設。電纜進入防爆呼叫站時，必須使用相匹配的防爆電纜引入裝置（葛蘭頭）。密封圈內徑與電纜外徑差值應≤1mm，壓緊量控制在1/3左右，以確保隔爆外殼的完整性。危險區域內嚴禁有電纜中間接頭，所有連接必須在經認證的防爆接線盒內完成。2. 現場聲學測量與系統聯調
硬體安裝完畢後，必須進行系統性的聲學調試。工程師需攜帶專業聲級計及音頻分析儀（如NTi XL2）進場：- 背景噪音測量：在設備正常運行狀態下，測量各區域的倍頻程噪音頻譜。
- 聲壓級校準：播放粉紅噪聲測試信號，調整各呼叫站的功放增益，確保播放聲壓級高於背景噪音至少15dB，且全場聲壓級分佈均勻（誤差≤±3dB）。
- STI/STIPA測量：在主要人員活動區域進行網格化STIPA測量。若某測量點STI值低於0.5，則必須進行針對性優化，如調整喇叭角度、修改DSP均衡參數或增設吸音材料，直至所有點位達標。
工程小貼士： 防爆擴音系統的接地至關重要。系統應採用共用接地方式，接地電阻≤1Ω。防爆設備金屬外殼必須用專用接地線可靠連接到接地匯流排上。這不僅能防止靜電積聚和雷擊感應火花，是防爆安全的要求，也有助於屏蔽電磁干擾，提升音頻信號的純淨度。
七、結語
防爆擴音呼叫站的音場設計與語音清晰度優化，是一項橫跨防爆安全科學、建築聲學與數位信號處理的系統性工程。在工業4.0與智慧製造的浪潮下，通訊設備已不再是孤立的硬體，而是融合了SIP協定、AI降噪、多系統聯動（如與火災報警、氣體監測系統）的智慧型安全樞紐。標籤:
