統一調度系統如何整合多種通訊網路？
統一調度系統透過 IP 網路、RoIP 閘道器及系統介面，連接 SIP 電話、無線電、廣播、對講、視訊、警報及 GIS，實現控制中心內各類通訊資源的協同調度與統一管理。
貝克電信
工業廠區、交通控制中心或緊急行動中心很少只依賴單一通訊網路。固定工作站可能使用 SIP 電話，危險區域可能需要防爆電話，現場人員依靠無線電通訊，而生產區域還可能配置廣播喇叭、對講終端、CCTV 攝影機和警報設備。
當同一事件需要同時使用多套系統時，問題就會出現。調度員在處理氣體警報、設備故障或安全事件時，可能需要確認事件位置、聯絡附近人員、呼叫無線電群組、查看攝影機畫面，並向受影響區域廣播指令。如果各項資源彼此獨立，操作員就必須在不同的控制台、聯絡人清單和軟體平台之間反覆切換。
統一調度系統透過 SIP、IP 網路、RoIP 閘道器、媒體介面和應用程式整合，將這些資源納入同一個操作環境。現有設備不一定需要全部更換。首先要確定的是，每一項通訊資源如何連接、控制，以及如何與控制中心實際使用的工作流程建立關聯。
為什麼不同通訊系統仍然彼此獨立
使用相同的 Ethernet 網路，並不代表不同通訊系統就能直接協同運作。SIP 電話、無線電系統、公共廣播設備、攝影機和警報設備採用不同的信令、定址及控制方式。
SIP 電話通常註冊到 IP PBX 或通訊伺服器。SIP 負責呼叫建立與路由，而語音則以 IP 媒體形式傳輸。無線電通道的要求不同：發射音訊、接收音訊、PTT 控制以及接收狀態偵測，都可能需要與調度平台進行交換。廣播系統主要處理分區、優先級和音訊分配，而 CCTV 與警報系統則使用攝影機 ID、事件 ID、位置資訊和應用資料。
因此，整合可以發生在多個不同層級：
| 整合層級 | 典型功能 | 範例 |
|---|---|---|
| 信令 | 註冊、呼叫建立、路由 | SIP、SIP Trunk |
| 媒體 | 語音與音訊傳輸 | RTP、音訊介面 |
| 控制 | 發射、接收及設備控制 | PTT、COR、I/O、廣播優先級 |
| 應用 | 事件、位置與資源關聯 | API、GIS、VMS、警報整合 |
這也解釋了為什麼部分設備可以直接透過 SIP 註冊，部分設備需要透過閘道器接入，而其他系統則必須透過 API 或專用平台介面進行整合。
傳統電話系統主要管理分機、中繼線和通話。統一調度則將這一模式擴展到無線電通道、廣播分區、攝影機、警報點、GIS 位置以及第三方營運資源。

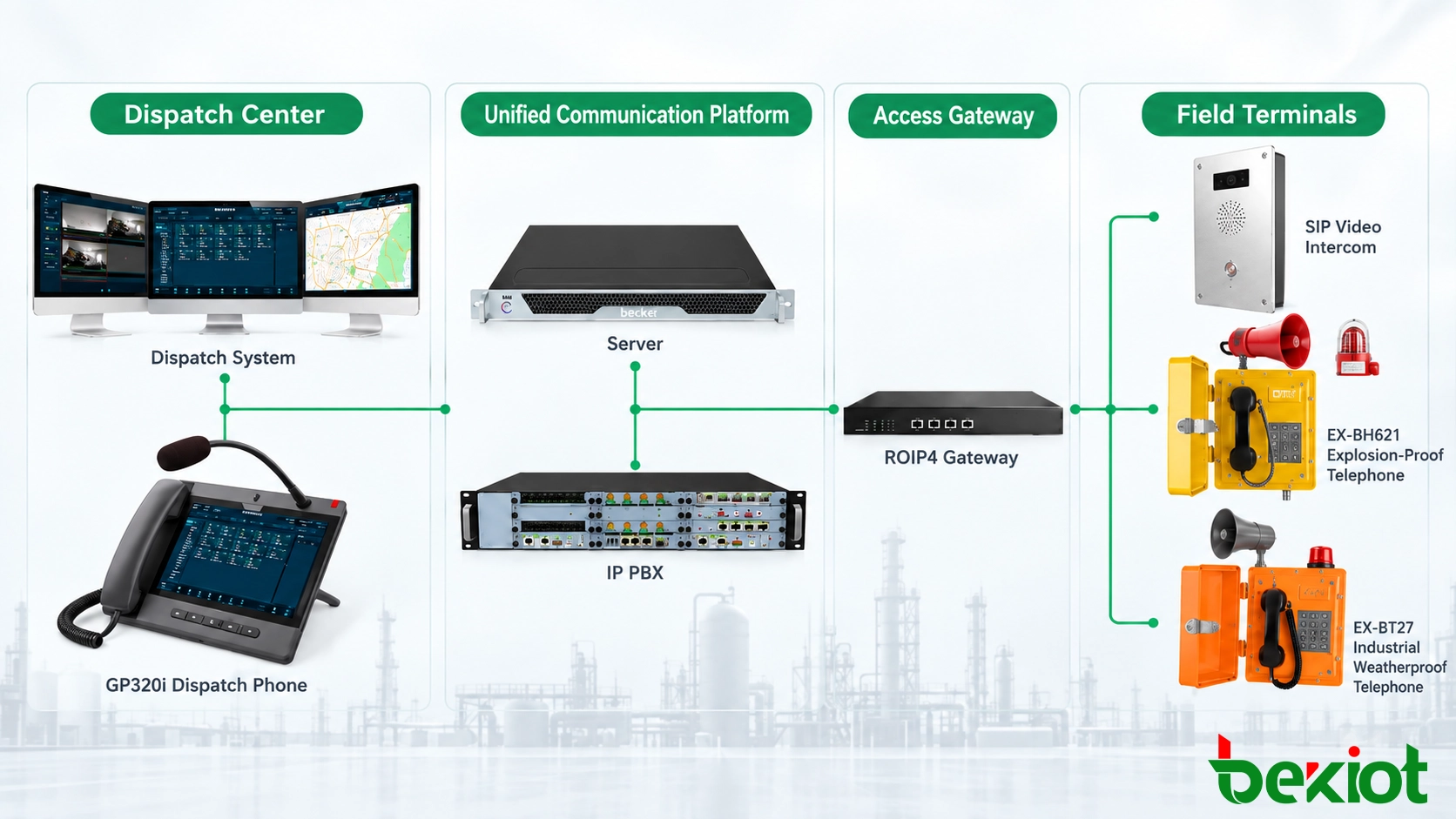

統一調度系統架構
實際系統通常可分為四個部分：調度層、通訊核心、接入層和現場資源。伺服器與閘道器的數量會隨專案規模而改變，但基本通訊邏輯大致相同。
調度層
調度層是操作員實際工作的介面。它可以整合調度軟體、桌面調度台、廣播控制台、GIS、影像視窗、通訊群組和事件資訊。
資源應按照實際操作意義呈現，而不是只依照設備編號顯示。操作員可以直接選擇維護團隊、無線電通道 2、儲槽區廣播或東門對講，而不必先確認該資源究竟由哪一套底層平台管理。
通訊核心
核心平台負責 SIP 註冊、號碼管理、呼叫路由、會議、權限以及媒體服務。根據容量和可靠性要求，系統可能包含 IP PBX、統一通訊伺服器、調度伺服器和錄音服務。
SIP 電話、調度電話和相容的對講終端可以直接註冊。其他系統則透過閘道器或應用層介面連接到核心平台。
接入層
接入層負責轉換和連接無法直接接入 IP 調度環境的通訊資源。RoIP 閘道器用於連接無線電通道，語音閘道器可以保留類比電話或舊有 PBX 資源，而廣播介面則可接入現有公共廣播基礎設施。
對於既有系統改造專案而言，這一層往往比調度介面本身更加重要。在考慮更換設備之前，應先檢查現有設備是否具備可利用的介面。
現場資源
現場資源可能包括 IP 電話、工業電話、防爆電話、SIP 對講終端、廣播喇叭、音柱、手持無線電、車載無線電、攝影機和警報設備。
統一調度並不會取代依照實際使用環境選擇終端設備的必要性。危險區域仍然需要適用的防爆設備，而戶外暴露區域則可能需要具備防水、防塵和耐候能力的工業終端。
電話與 SIP 整合
基於 SIP 的終端通常是最容易整合的通訊資源。IP 電話、調度電話和 SIP 對講可以使用獨立帳號或分機號碼註冊到通訊平台。之後由平台統一管理路由、權限和通訊群組。
同一套環境可以支援直接呼叫、群組通訊、轉接和會議功能，而不需要為每一種類型的終端配置獨立的控制介面。
現有電話系統
已經部署類比電話或現有 PBX 的場所，不一定需要完整更換原有系統。類比電話可以透過 FXS 閘道器接入，而現有 PBX 如果具備相容介面，也可以透過 SIP Trunk 或語音閘道器連接。
當新舊系統並存時，號碼規劃變得非常重要。應在系統切換之前確定分機號碼範圍、路由優先級和同時通話通道數，以確保兩側使用者都能正常呼叫所需的目標，而不會發生號碼衝突。
因此，統一調度專案可以採取分階段部署方式。在需要新增功能的區域部署新的 SIP 終端，而仍可正常使用的舊有電話則可以透過合適的閘道器繼續使用。

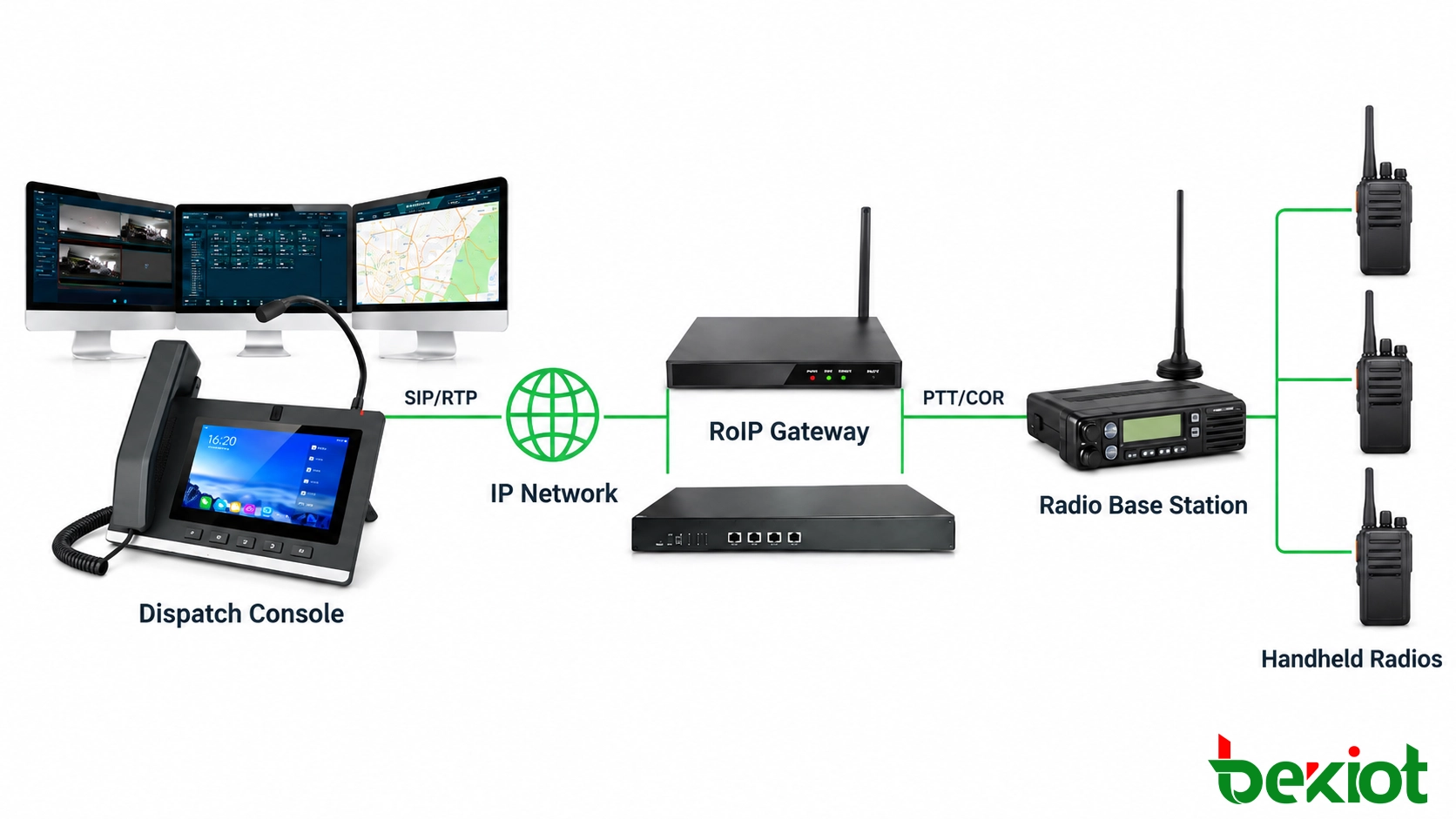

透過 RoIP 整合無線電
無線電整合與一般 SIP 電話不同，因為調度平台除了處理語音外，還需要控制更多功能。平台必須能夠啟動無線電發射，並判斷無線電通道何時正在接收通訊。
RoIP 閘道器位於無線電設備和 IP 網路之間。無線電端通常承載發射音訊、接收音訊以及 PTT、COR 等控制訊號。網路端則將所需的音訊和控制資訊傳送至調度系統。
簡化後的通訊路徑如下：
調度台 → IP 網路 → RoIP 閘道器 → 無線電基地台 → 手持無線電
完成連接後，無線電通道就可以作為一項調度資源顯示在平台中。操作員可以直接從調度介面選擇生產、維護、保全或緊急通道，而不必操作獨立的無線電控制台。
多通道 RoIP 閘道器可以連接多項無線電資源，同時保持每個通道在平台中具有獨立識別。之後可根據每個站點所需的無線電介面數量，選擇單通道或多通道閘道器。
無線電介面要求
在部署之前，應先確認無線電連接條件。重要參數包括音訊介面、發射與接收電平、PTT 控制方式、COR 或接收偵測，以及通道工作方式。
僅能傳輸音訊並不代表已經建立完整的調度連接。系統可能可以正常傳送接收到的語音，但如果 PTT 控制沒有正確設定，仍然可能無法進行無線電發射。
網路效能同樣重要。過高的延遲、抖動或封包遺失都可能影響 Push-to-Talk 通訊的實際使用效果，特別是在透過遠端 IP 鏈路連接無線電資源時。
相關方案： 無線電調度系統
廣播、影像與警報整合
公共廣播、影像和警報系統不應只是以獨立應用程式的形式加入調度畫面。當每項資源都與實際區域、設備或營運事件建立關聯時，它們才能發揮更大的價值。
公共廣播
SIP 廣播設備可以透過 IP 通訊環境直接接入，而傳統擴大機和喇叭網路則可能需要音訊閘道器或廣播閘道器。
喇叭通常按照實際營運區域劃分，例如生產區、倉庫、裝卸區或戶外場地。調度員只需要選擇目標區域，而不需要逐一控制每個喇叭。
廣播優先級也應事先設定。日常通知、營運訊息和緊急指令可能需要不同的優先級，確保關鍵通訊不會被較低優先級的音訊佔用。
影像整合
CCTV 整合採用的是資源關聯方式，而不是類似電話系統的註冊方式。攝影機可以與入口、生產單元、警報區域或現場終端建立關聯。
當收到對講呼叫或警報時，平台可以自動顯示相關攝影機，或直接提供對應的即時影像。操作員無需先在大量攝影機清單中搜尋，就可以直接查看受影響區域。
警報整合
氣體偵測器、緊急按鈕、火災警報系統以及第三方監控平台，可以透過 API、數位 I/O 或其他支援的介面提供事件資訊。
平台應能識別事件類型、來源和位置。之後利用這些資訊尋找與同一區域相關聯的通訊資源。
例如，儲槽區 A 可能與以下資源建立關聯：
- 一部防爆電話；
- 一個維護無線電通道；
- 當地廣播分區；
- 附近的 CCTV 攝影機；
- 一個氣體偵測點；
- 負責的營運團隊。
因此，平台並不是單純將多套系統同時顯示在一個畫面上，而是在事件與處理該事件所需的通訊資源之間建立關聯。

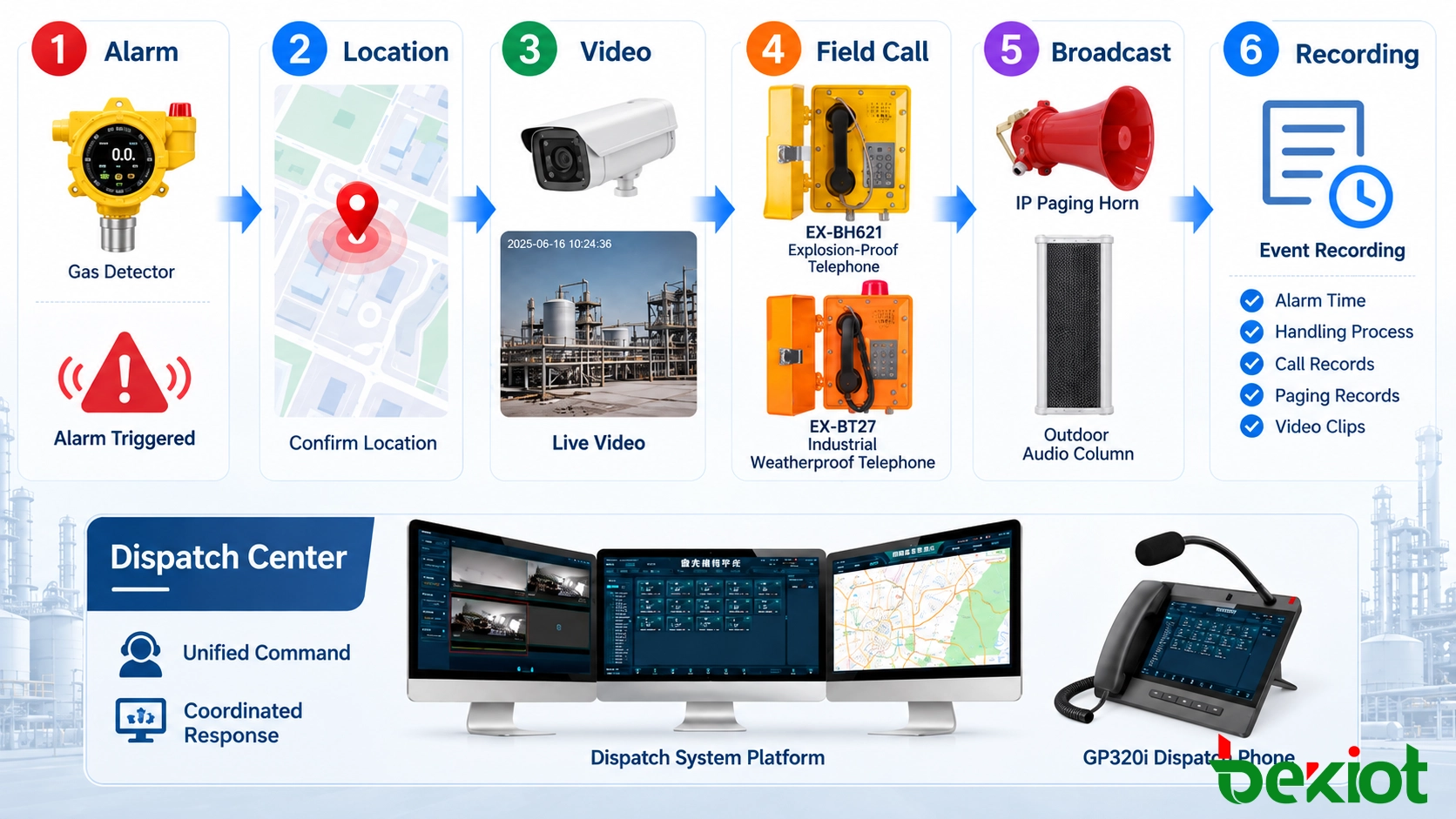

事件驅動式調度
事件驅動式調度將資源整合轉化為實際的操作流程。調度員不再從設備清單開始操作，而是直接從事件本身開始處理。
以製程區域發生氣體警報為例。警報系統會傳送包含位置或設備識別碼的事件。調度平台根據該識別碼取得相關的 GIS 位置、攝影機、電話終端、無線電通道、廣播分區以及負責人員。
一個典型的處理流程可以是：
警報 → 位置 → 影像確認 → 現場通話 → 分區廣播 → 協同處置 → 錄音
操作員可以先透過影像確認受影響區域，再透過工業電話或無線電通道聯絡附近人員。如果事件擴大，還可以將其他團隊加入臨時通訊群組或會議。之後只向相關廣播分區發布指令。
通話、調度操作和通訊記錄都可以與事件建立關聯，以供後續查詢與分析。
自動化功能應根據營運風險進行設定。平台可以自動定位事件、顯示相關資源並準備通訊操作。對於重要指令、疏散廣播或與生產相關的決策，仍然可以保留操作員確認流程。
這種平衡對工業和緊急應變環境尤其重要。快速取得資訊十分有價值，但營運權限與責任仍然必須保持清楚明確。
整合與部署規劃
系統設計應從現有通訊環境開始，而不是先決定某一種伺服器或控制台型號。第一步應確認現場已經安裝哪些系統、有哪些介面可以使用，以及哪些資源實際上需要彼此通訊。
| 資源 | 規劃要點 |
|---|---|
| SIP 設備 | 數量、帳號、Codec、同時通話數 |
| 類比電話 | FXS 連接埠、號碼規劃、現有線路 |
| 現有 PBX | SIP Trunk、路由、同時通道數 |
| 無線電 | 無線電類型、通道數量、音訊、PTT 和 COR |
| 公共廣播 | 分區、優先級、SIP 或類比介面 |
| CCTV | 攝影機 ID、位置、VMS 介面 |
| 警報 | 事件類型、位置、API 或 I/O 介面 |
| 調度 | 操作員席位、權限、備援席位 |
| 錄音 | 通道、保存期限、儲存容量 |
| 網路 | VLAN、QoS、WAN 鏈路和備援 |
資源對應
確認介面之後，還需要按照實際使用方式整理資源。大型場所可能有數百個分機、多個無線電通道、多個廣播分區以及大量攝影機。如果把所有設備都以單一清單方式呈現，反而會降低調度操作效率。
更合理的方式是依照部門、站點、營運區域、工作角色、無線電群組、廣播分區或事件類型對資源進行分組。例如，一部維護電話在日常作業時可以屬於維護部門，而在重大事件發生時，也可以同時出現在緊急應變群組中。
可靠性
隨著越來越多通訊功能依賴 IP 環境，網路和伺服器可用性也成為通訊系統設計的一部分。關鍵專案可能需要備援伺服器、備用調度席位、UPS 電源、具備備援能力的交換網路以及替代通訊路徑。
多站點系統還應評估 WAN 延遲、封包遺失，以及遠端鏈路中斷後系統應如何運作。當營運需求要求 WAN 故障時仍能維持站點層級作業，本地通訊功能就應繼續保持可用。
當同一網路還需要承載影像、辦公資料或其他大流量應用時，可以利用 VLAN 和 QoS 策略對關鍵語音與調度流量進行隔離或優先處理。
對於既有場所，一個實際可行的導入順序是：
現有資源 → 介面檢查 → 網路整合 → 資源對應 → 調度工作流程
這一順序可以避免僅僅因為設備屬於舊有系統就進行更換。只要設備仍具備合適的介面，就可以繼續使用，再透過閘道器和應用程式整合逐步建立統一的 IP 調度環境。
因此，統一調度系統並不是由同一畫面上顯示多少種通訊功能來定義。它真正的價值在於連接過去彼此獨立運作的資源，並根據位置、角色和事件提供對應的通訊能力。
在系統規劃階段，Becke Telcom 可以先評估現有電話系統、無線電通道、廣播分區、警報介面、網路狀況和調度席位，再確定所需的 IP PBX、RoIP 閘道器、調度台及現場終端配置。對於複雜專案，首先需要回答的仍然是實際問題：哪些系統應該保留、哪些資源需要彼此通訊，以及事件發生時應啟動什麼樣的通訊工作流程？
