石化厂的防爆电话如何与控制室调度系统整合？
石化厂的防爆电话可通过模拟线路、SIP网络、语音网关及调度主机连接至控制室，实现现场通话、集中调度、PA广播、声光报警、通话录音及紧急通讯协调等功能。
貝克電信
在石油化工廠的罐區、泵房、裝卸區、壓縮機房、製程單元和輔助生產區域，通訊設備需要應對的不僅僅是距離問題。它還要在易燃易爆介質、高噪音、戶外暴露、腐蝕性條件和複雜生產組織的環境中運行。當人員發現設備異常、製程介質洩漏、火災跡象或人員受傷時，需要迅速聯繫中央控制室。收到報告後，控制室操作員必須確定事件位置，聯繫相應人員，組織應變並持續追蹤現場變化。
因此，防爆電話不應僅僅作為孤立的現場電話運行。一旦連接到控制室指揮調度系統，它就可以與SIP通訊、類比電話、公共廣播系統、聲光警報和通話錄音資源協同工作。一個基本的現場通話隨之可以成為可調度、可分發和可追溯的通訊過程的一部分。
為什麼現場電話需要統一調度
大型石油化工廠通常包含多個獨立的製程單元和生產區域，某些位置相距數百公尺甚至更遠。雖然控制室可以為每部現場電話分配一個分機號碼，但透過傳統的PBX分機模式管理數十個甚至更多的終端變得越來越不方便。
例如，同一個製程區域可能包含泵房、罐區、裝卸站和維修崗位的電話。如果調度員只看到諸如「8103」或「8126」之類的分機號碼，則必須單獨記住每個號碼與其物理位置之間的關係。
將這些終端連接到指揮調度系統後，可以根據實際生產結構進行組織。調度介面可以顯示諸如「罐區01」、「泵房03」和「裝卸區02」等實用的位置名稱。終端還可以按製程單元、工作團隊、值班室或專業領域進行分組。
當接聽或發起呼叫時，調度員可以直接選擇相關的生產區域或崗位，而無需先查找分機號碼。這種方法支援日常生產協調，並在設備故障和緊急事件中變得更有價值。

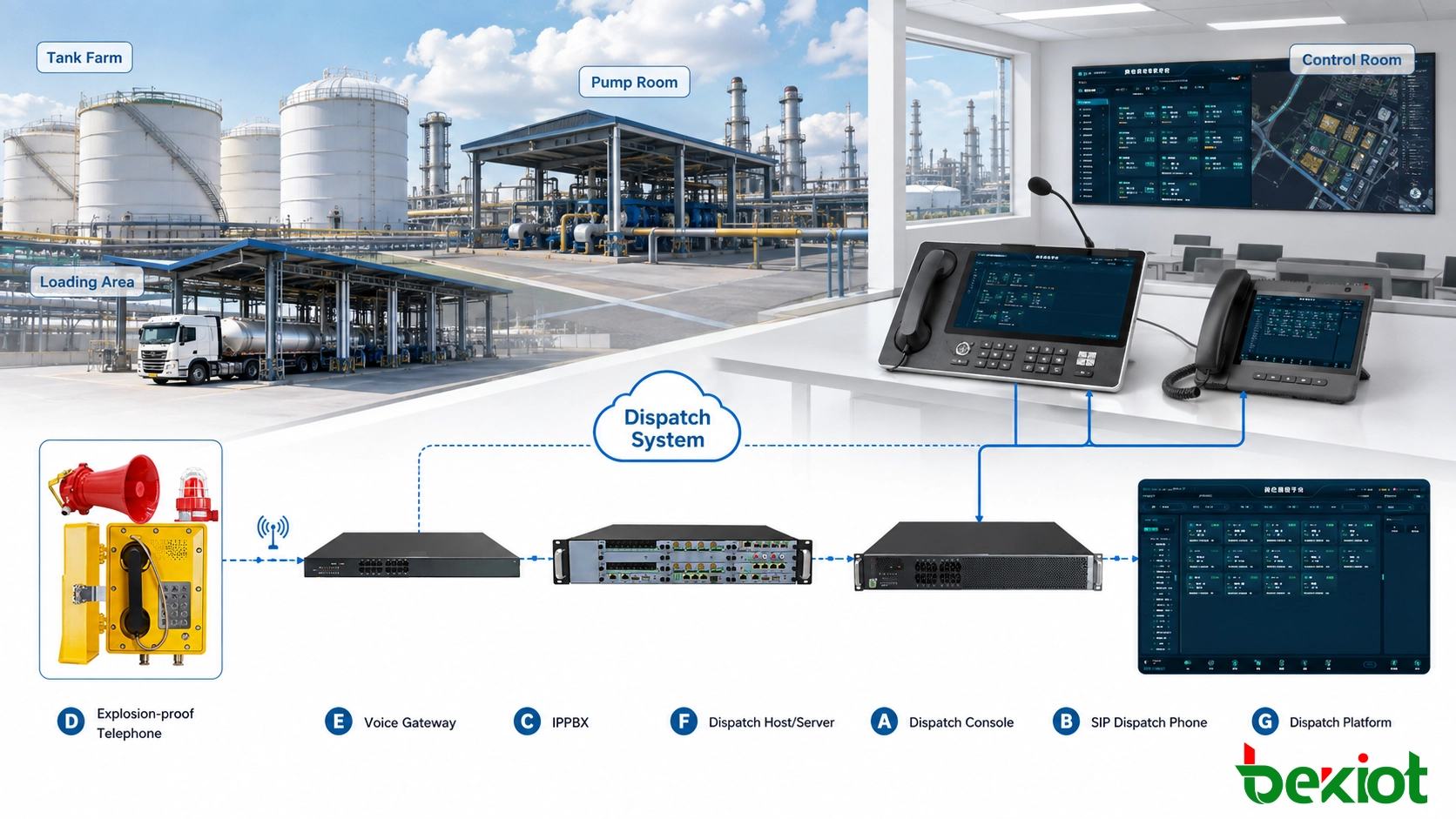

連接類比終端和SIP終端
將防爆電話連接到石油化工廠控制室並沒有單一的通訊架構。新建專案和現有設施的基礎設施條件不同，因此系統設計通常需要考慮類比和SIP兩種防爆電話。
類比防爆電話接入
許多歷史悠久的石油化工廠已經擁有大量類比防爆電話和銅質通訊線路。如果這些終端和電纜仍然可靠運行，則無需僅僅為了引入基於IP的調度系統而全部更換。
類比電話可以透過語音閘道器、IP PBX或其他合適的介面連接到IP通訊網路，之後由調度主機集中管理。
典型的通訊路徑是：
類比防爆電話 → 類比線路 → 語音閘道器 / IP PBX → 調度主機 → 控制室調度台
這種方法適用於既有廠區升級、分階段現代化改造專案以及需要保留現有現場佈線的場所。現場人員的操作方式基本保持不變，而控制室獲得了集中分機管理和調度能力。
SIP防爆電話接入
SIP防爆電話可用於新建裝置或已有工業IP網路的區域。終端連接到乙太網路並註冊到SIP伺服器、IP PBX或調度主機。
典型的通訊路徑是：
SIP防爆電話 → 工業乙太網路 → SIP伺服器 / 調度主機 → 控制室調度台
這種架構簡化了統一編號，並支援跨製程單元、多個控制室或地理上分散的站點之間的通訊。根據終端和平台的能力，調度系統還可以顯示在線、離線、空閒或忙碌等狀態，為日常操作和維護提供額外資訊。
類比系統和SIP系統不一定是互斥的選擇。兩者可以在同一家石油化工廠中共存。新區可以使用SIP終端，而現有裝置繼續使用類比電話，透過適當的閘道器最終將兩種資源整合到同一個調度平台中。
緊急呼叫如何進入調度工作流程
系統的真正價值取決於現場發生事件後通訊能夠多順暢地進行。
以泵房設備異常為例。如果工人注意到異常振動、異響或製程介質洩漏，可以立即使用附近的防爆電話聯繫中央控制室。
標準位置可以使用正常的數字撥號。關鍵設備點或緊急位置也可以根據需要配置熱線呼叫，當拿起聽筒時電話自動連接到指定的控制室席位。這在緊急情況下減少了操作步驟。
當呼叫到達控制室時，調度介面可以顯示分機號碼、終端名稱和關聯區域。操作員可以快速判斷是哪個泵房或製程單元打來的，無需手動核對多個分機記錄。
接聽電話後，控制室通常需要確認幾個關鍵點：
- 異常狀況的確切位置；
- 涉及哪些設備或製程管線；
- 現場是否有洩漏、煙霧或明火；
- 是否有人受傷或受困；
- 是否需要立即停止相關操作；
- 是否需要維修、消防或其他專業人員。
如果問題是常規設備故障，控制室可以通知維修人員。如果事件涉及製程安全風險，還可以聯繫製程主管、HSE人員和值班經理。
當多名專家需要共同評估情況時，調度員可以建立一個臨時的語音會議，將現場人員、控制室、技術工程師和負責經理接入同一通話。這減少了資訊從現場傳到A，再從A傳到B，最後從B傳到C進行確認的需求。

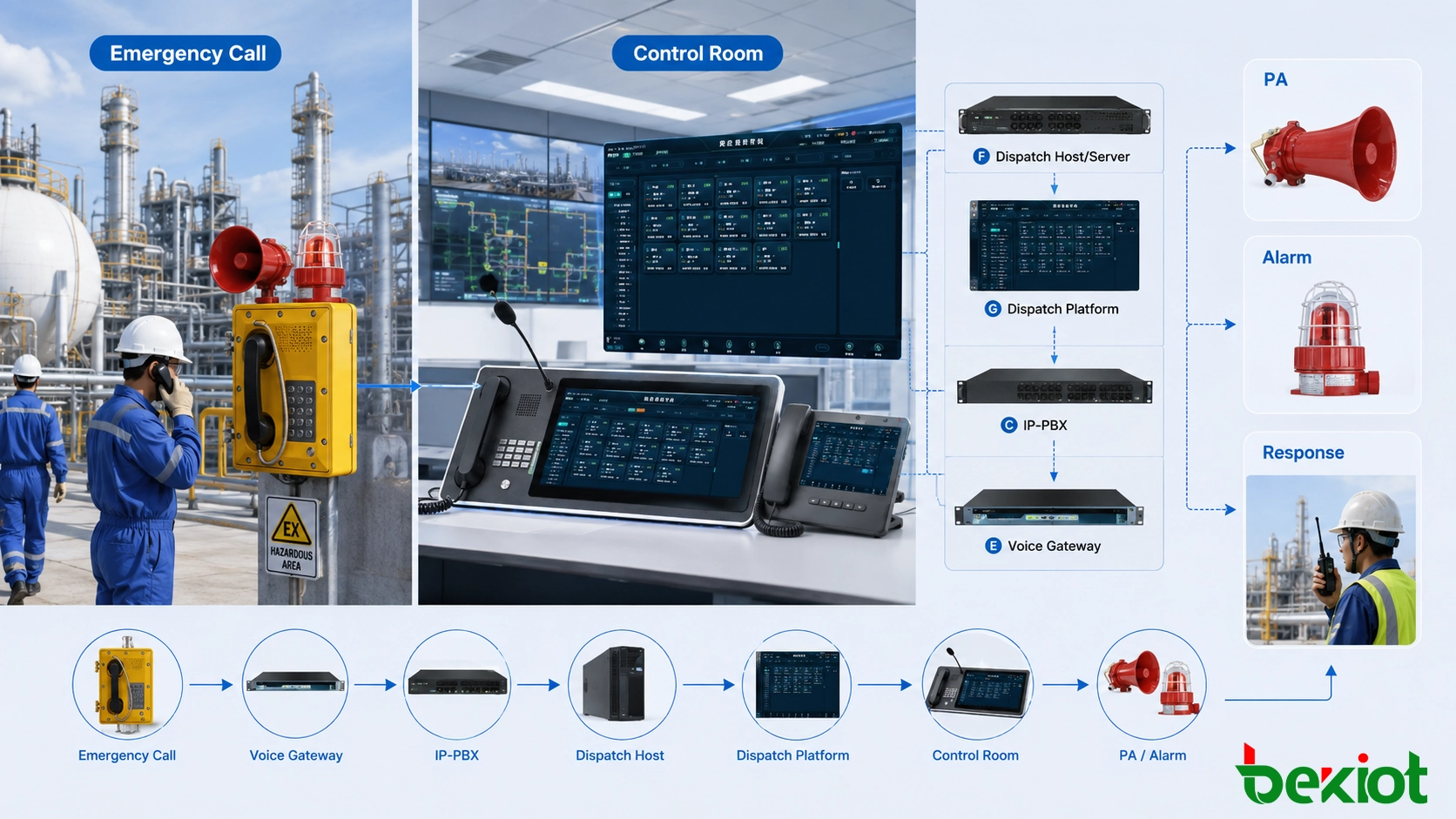

聯動PA和聲光警報
石油化工生產區域通常包含泵、壓縮機、冷卻風扇和其他持續運行的機械設備。在這樣的環境中，即使現場工人可以透過防爆電話與控制室清晰溝通，附近的人員也可能聽不到或接收不到相同的緊急資訊。
因此，電話通訊與公共廣播系統之間的協調非常重要。
當控制室確定警告需要傳達到更廣的區域時，可以向相關生產區域發送廣播。例如，如果泵房發生異常事件，控制室可以首先通知受影響的泵區和相鄰位置。如果事件進一步發展，可以根據應變計劃將廣播擴大到整個製程單元。
典型的廣播內容可能包括：
- 停止目前操作；
- 立即撤離指定區域；
- 防止未經授權的人員進入；
- 指示維修或應變小組前往指定位置；
- 保持通道和應變路線暢通；
- 等待控制室進一步指示。
在特別嘈雜的製程區域，可以增加工業喇叭、擴音電話或聲光警報設備，以便透過聲音和閃爍信號雙重傳遞緊急通知。
這些設備執行不同的功能：
- 防爆電話：提供現場人員與控制室之間的雙向通訊；
- 公共廣播系統：允許控制室向一個或多個區域發布資訊；
- 聲光警報設備：在高噪音或複雜操作環境中增強警報意識。
有效的整合並不意味著三個系統應始終同時啟動。控制室應根據事件級別和受影響區域選擇合適的通訊方式。
控制室所需的調度能力
石油化工廠的中央控制室通常管理的遠不止一兩部電話。它可能接收來自眾多製程單元、值班室和現場崗位的呼叫。因此，調度系統需要反映實際的生產組織，而不是簡單地將傳統電話功能放在更大的螢幕上。
視覺化使用者管理
可以根據組織結構顯示不同區域的電話，例如罐區、泵房、裝卸區、製程單元、維修隊和值班室。調度員可以直接從介面中選擇一個崗位發起呼叫。
單呼與快速呼叫
在日常操作中，調度員可以直接聯繫單個崗位。常用使用者也可以放置在快速訪問區域，以減少查找分機所需的時間。
群組呼叫
當維護、生產切換或臨時操作涉及多個崗位時，可以根據專案配置同時聯繫預定義的使用者群組。
語音會議
在複雜事件中，可以將現場人員、技術經理、維修人員和值班經理納入同一會議，減少關鍵資訊的反覆轉達。
呼叫轉接與代接
如果來電需要由其他專家處理，控制室可以將其轉接到適當的崗位。根據系統配置，調度席位也可以代接無人值守分機的來電。
緊急強插與優先調度
對於重要的緊急事件，可以根據專案要求配置諸如授權強插等功能。這些能力應透過明確定義的使用者權限進行控制，以防止在日常操作中的不當使用。
終端狀態監控
對於支援在線狀態或狀態報告的IP終端，調度介面可以顯示在線、離線、空閒或忙碌等狀態。如果重要的通訊點一直離線，維修人員可以在緊急情況下需要使用該通訊點之前，調查終端、網路或電源。
需要將現場防爆電話、SIP電話、語音閘道器和現有通訊資源納入集中控制的專案，可以使用指揮調度系統來管理號碼、組織結構、權限和終端狀態。然後可以根據專案要求添加會議呼叫、公共廣播、錄音和第三方系統整合。
相關系統：Becke 指揮調度系統

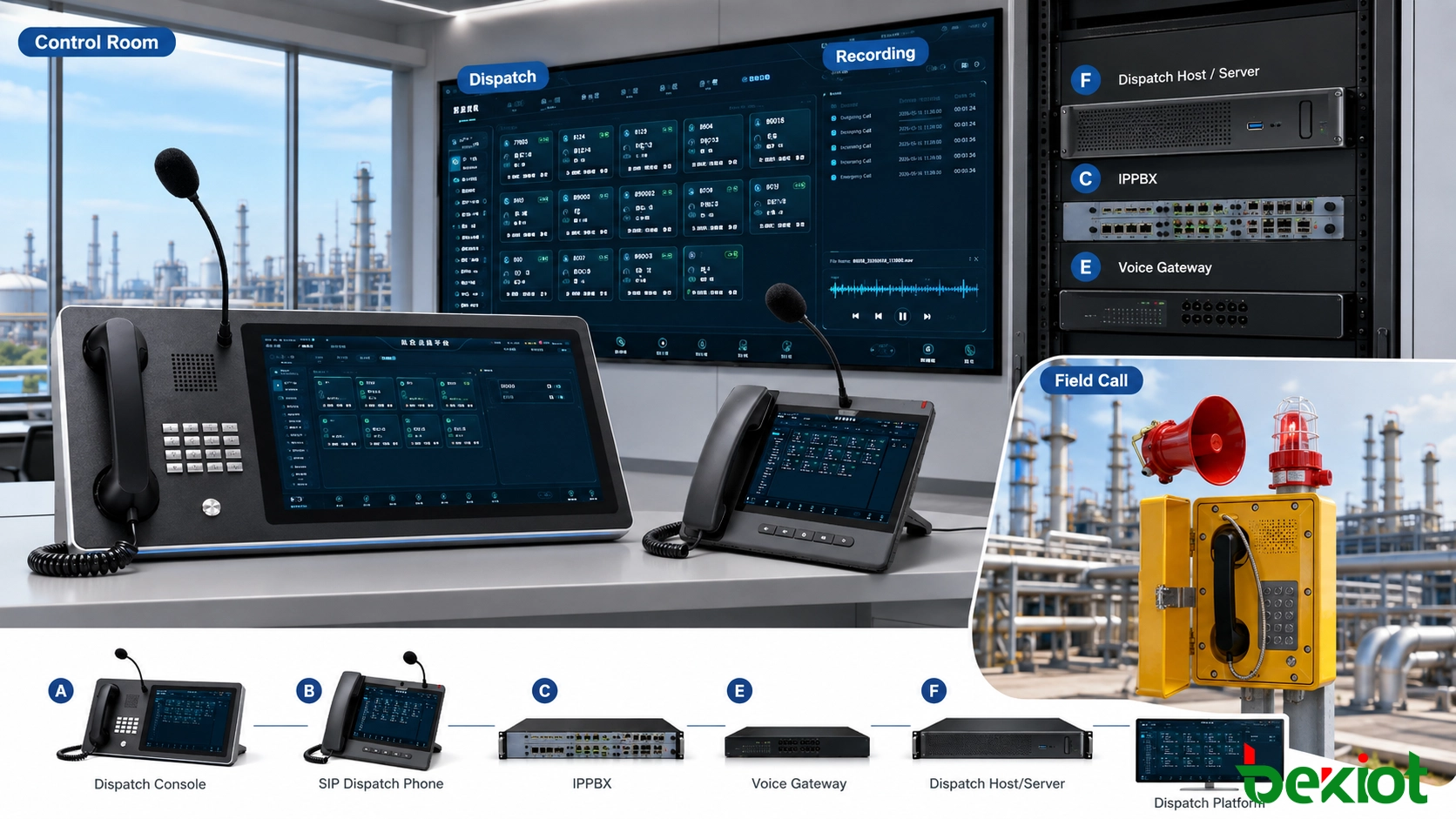

通訊記錄如何支援事件回顧
石油化工廠中的一次異常事件可能會持續一段時間並產生多通電話。
例如：
初始現場報告 → 控制室確認 → 維修通知 → 製程人員聯繫 → 應變指令 → 現場回饋 → 事件關閉
如果這些呼叫發生在不同的終端上且沒有集中記錄，則很難在事後重建通訊過程。
當調度系統與錄音平台協同工作時，可以根據專案要求儲存以下資訊：
- 主叫號碼；
- 被叫號碼；
- 通話時間；
- 接通狀態；
- 通話時長；
- 調度席位；
- 相關調度操作；
- 關聯的錄音檔案。
管理人員可以按日期、分機號碼、調度席位或其他操作資訊搜尋記錄。在值班檢查、故障分析或事後回顧期間，他們可以快速定位相關時間段的通訊。
因此，錄音的價值不僅限於儲存音訊。更重要的是，它有助於管理層了解事件發生後控制室執行了哪些通訊和調度操作。
既有廠區升級不需要完全替換為IP
石油化工行業的許多專案涉及對現有設施的升級。類比防爆電話、傳統PBX、類比公共廣播線路和獨立錄音設備可能在現場運行了多年。
如果現有設備狀態良好，拆除並重建一切可能會增加專案成本以及所需的停工和電纜改造工作量。
更實用的方法通常是首先盤點現有的通訊資源：
- 哪些類比防爆電話可以繼續服役；
- 現有銅纜是否仍處於可接受的狀態；
- 是否需要保留現有的PBX；
- 哪些區域已有工業乙太網路覆蓋；
- 公共廣播系統是否提供合適的介面；
- 現有錄音系統是否需要保持運行。
基於此評估，可以透過語音閘道器、SIP中繼或其他合適介面將遺留系統逐步連接到新的調度平台。新的製程單元可以使用SIP電話，而較舊的裝置保留類比電話，最終由同一個控制室統一管理。
這種方法更適合分階段實施，並可以減少通訊升級對持續生產的影響。
可靠性取決於整個通訊路徑
安裝防爆電話並不會自動使整個通訊鏈路可靠。一次通話可能依賴於多個環節，包括現場終端、通訊線路、網路交換器、閘道器、調度主機和控制室席位。
任何關鍵點的故障都可能影響通訊。
在SIP架構中，應特別關注工業交換器、電源、核心伺服器和網路鏈路。如果多個關鍵製程裝置依賴於同一個IP通訊平台，可以根據專案的可靠性要求考慮網路環網、冗餘伺服器、電源冗餘和故障恢復機制。
類比系統也需要關注線路品質。如果銅纜老化、接頭受潮或施工期間佈線受損，即使電話本身運行正常，通訊也可能出現通話失敗、噪音或完全中斷。
因此，石油化工廠的防爆通訊應從完整通訊鏈的角度進行設計，而不僅僅是比較單個終端的規格。
部署時常被忽略的細節
石油化工危險區域的通訊專案必須首先考慮實際現場條件和安全要求。設備選擇不能僅基於電話功能。安裝區域也需要與所選終端的防爆適用性相匹配。
防爆與防護等級是不同的概念
防爆認證表明設備是針對特定爆炸性環境設計的，而IP等級主要描述防塵和防水侵入的能力。它們針對的是不同的風險。
防水性能優異的電話並不自動適用於安裝在爆炸性氣體環境中。
戶外區域需要長期的環境防護
罐區、裝卸區和一些製程單元長期暴露在室外。在選擇和安裝通訊設備時，應考慮雨、塵、陽光、腐蝕、高溫和低溫等因素。
高噪音區域需要不同的音訊設計
當環境噪音較高時，有必要評估標準聽筒是否能提供足夠的通話品質。某些位置可能更適合使用帶有擴音功能的防爆通訊終端，並配合喇叭或聲光警報設備以實現更廣泛的通知。
編號應與實際位置匹配
電話號碼不應僅按安裝順序分配。將每個分機號碼與終端名稱、製程單元和實際位置關聯起來，會使後續的調度和維護工作更加輕鬆。
權限應提前規劃
普通值班人員、班組長、專業調度員和系統管理員不需要相同的操作權限。公共廣播、會議呼叫、強插和系統管理等功能應根據實際職責進行分配。
最後的說明
將防爆電話與石油化工廠控制室調度系統整合，不僅僅是把現場電話連接到伺服器那麼簡單。目標是建立一條完整的生產通訊路徑。
現場人員使用防爆電話報告設備異常或緊急事件。控制室從終端資訊中識別位置，並直接與現場溝通。根據事件類型，可以將維修團隊、製程人員、HSE人員和其他負責人納入應變。如果需要通知更大範圍，控制室可以啟動公共廣播或聲光警報資源，同時保留必要的通話和錄音資訊。
對於新的石油化工專案，可以從設計階段就將SIP防爆電話、調度、公共廣播和錄音一起規劃。現有工廠可以保留狀態良好的類比電話和現場佈線，並透過閘道器逐步將其整合到新的IP調度架構中。
關鍵問題不是安裝了多少部電話。重要的是當問題發生時，人員能否迅速聯繫到控制室，控制室能否聯繫到正確的人，指令能否及時傳達到受影響區域，以及通訊過程事後能否被回顧和追溯。
常見問題
防爆電話應安裝在石油化工廠的哪些位置？
安裝點應根據危險區域分類、人員流動、設備分佈和應急通訊需求來確定。常見位置包括罐區出入口、泵房、裝卸平台、壓縮機房、製程單元、巡檢崗位和關鍵設備操作區域。具體數量和間距應根據工廠實際佈局確定。
是否每部現場防爆電話都應使用摘機熱線呼叫？
不一定。熱線呼叫更適合緊急求助點、關鍵設備位置或僅需聯繫固定控制室的場所。如果同一電話還支援與多個部門的日常通訊，保留正常數字撥號通常更為靈活。
如果控制室網路故障，現場電話還能工作嗎？
這取決於系統架構。在系統設計期間，關鍵生產區域應定義當交換器、調度主機、伺服器或網路鏈路故障時通訊如何運作。根據所需的可靠性級別，可以考慮冗餘設備、彈性網路路徑或其他本地通訊機制。
防爆電話能否與DCS或火災警報系統整合？
整合取決於兩個系統提供的介面和專案設計。在實施之前，專案應定義哪個系統產生事件信號，調度平台需要接收哪些資訊，以及允許執行哪些操作。然後可以透過API、I/O介面或其他合適的方法實現整合。
安裝更多的防爆電話總是更好嗎？
不是。通訊點太少可能使某些操作位置難以聯繫到，但僅僅增加電話數量並不能解決涉及網路可靠性、電源、佈線或核心通訊平台的問題。更好的做法是根據人員活動區域和操作風險來規劃通訊點，同時確保每個關鍵點都有可靠的通訊路徑和後端系統支援。
